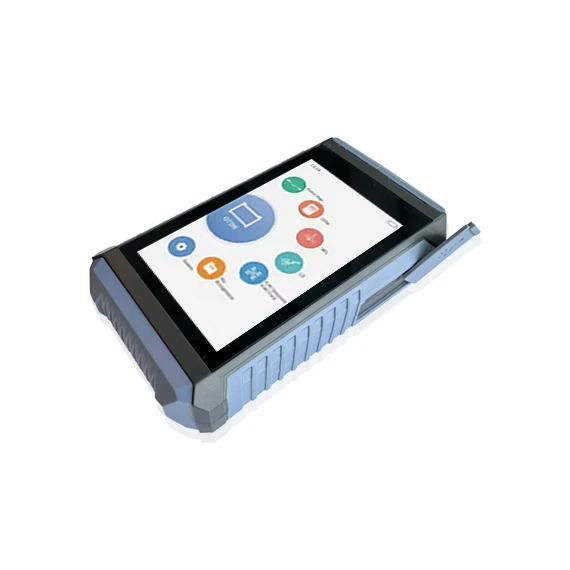

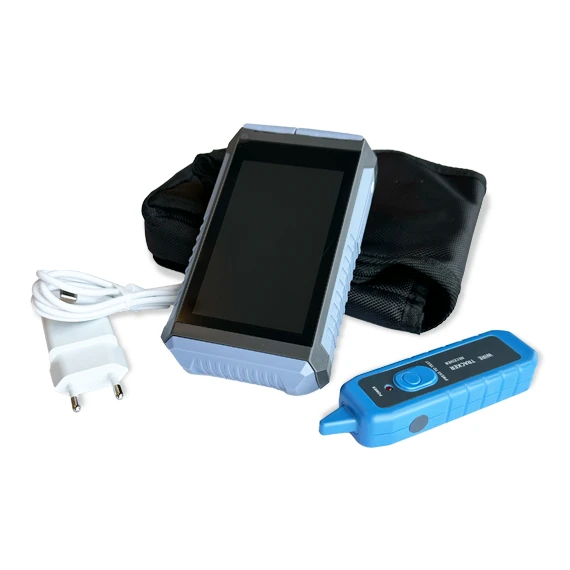

El mini OTDR con OPM, OLS, VFL y comprobador de Ethernet es una herramienta compacta, versátil y fácil de usar, ideal para quienes trabajan con redes de fibra óptica. Fácil de transportar y guardar en su kit de herramientas, ya que cabe en un bolsillo grande. Ya sea ingeniero de redes profesional, instalador de fibra óptica o simplemente un entusiasta de la tecnología, este dispositivo todo en uno simplifica y optimiza las pruebas de fibra.
El mini OTDR combina múltiples funciones esenciales en una unidad compacta. Actúa como un reflectómetro óptico en el dominio del tiempo (OTDR) para identificar fallas y medir la longitud de la fibra, una función de mapa de eventos (similar a la IOLM de Exfo), un medidor de potencia óptica (OPM) para verificar la intensidad de la señal, una fuente de luz óptica (OLS) para probar la fibra y un localizador visual de fallas (VFL) para localizar roturas y curvaturas. Además, incluye un comprobador de Ethernet, lo que lo convierte en una herramienta integral para pruebas de fibra óptica y redes.
Diseñado con un exterior robusto para mayor durabilidad, está diseñado para soportar las exigencias del trabajo de campo. Su interfaz intuitiva garantiza que incluso quienes se inician en las pruebas de fibra óptica puedan operarlo con facilidad, mientras que sus funciones avanzadas satisfacen las necesidades de los profesionales con experiencia. Obtendrá mediciones precisas, diagnósticos rápidos y resultados fiables, todo en un dispositivo portátil y fácil de usar. Tanto si realiza el mantenimiento de una red doméstica como si gestiona instalaciones de fibra a gran escala, esta herramienta es imprescindible para garantizar que sus conexiones funcionen siempre de forma óptima. Además, podrá exportar los resultados de su OTDR o mapa de eventos e imprimir el archivo .SOR a .PDF desde su PC si lo necesita. Incluye una tarjeta de memoria de 8 GB que también incluye el software para su PC, para que pueda exportar archivos cuando lo necesite.
*Es importante tener en cuenta que este OTDR no está diseñado para funcionar con divisores.
Características del producto:

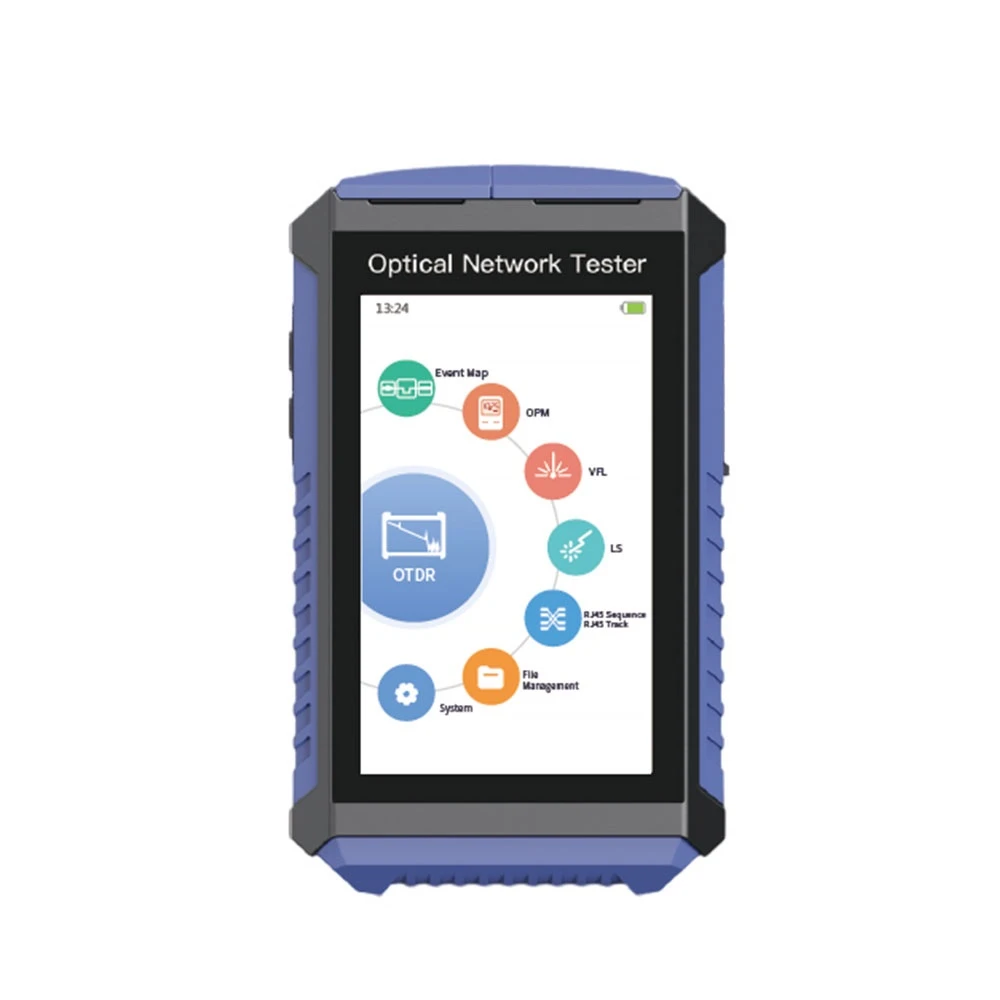

- Control de pantalla táctil de 4,3 pulgadas
- Probadores integrados: OTDR, mapa de eventos, OPM, VFL, LS y RJ45
- Prueba en vivo del OTDR. Pruebe su cable de fibra con retroalimentación en vivo.
- Exportar datos de OTDR y mapas de eventos a un archivo .PDF imprimible
- Alcance del OTDR de 90 km
- VFL de 10 mW
Especificaciones del dispositivo:
| Mostrar |
4,3 pulgadas – LCD de 800 x 400 (táctil capacitivo) |
| Fuente de alimentación |
Entrada: CA, 100~200 V, 50/60 Hz, 0,6 A | Salida: CC, 5 V, 2 A |
| Batería |
Iones de litio – 3,7 V – 400 mAh |
| Almacenamiento de datos |
8 GB (tarjeta Micro SD extraíble) |
| Temperatura de trabajo |
-10 °C ~ +50 °C |
| Temperatura de almacenamiento |
-40 °C ~ +70 °C |
| Humedad relativa |
0~95% sin condensación |
| Peso |
≤ 400 g (batería incluida) |
| Tamaño |
144 mm x 86 mm x 33 mm |
| |
|
Especificaciones del OTDR:
|
|
| Longitudes de onda |
1310/1550 nm ±20 dB |
| Rango dinámico |
20 dB |
| Zona ciega de eventos |
1,5 m |
| Zona ciega de ATT |
8 metros |
| Distancia máxima de prueba |
90 kilómetros |
| Duración de las pruebas |
100 m/300 m/500 m/1,25 km/2,5 km/5 km/10 km/20 km/40 km/80 km/100 km |
| Anchos de pulso de prueba |
50 ns/10 ns/20 ns/30 ns/50 ns/80 ns/100 ns/200 ns/300 ns/500 ns/800 ns/1 µs/2 µs/3 µs/5 µs/8 µs/10 µs/20 µs |
| Linealidad |
±0,05 dB/dB |
| Puntos de muestra máximos |
≥20.000 |
| Resolución máxima de muestra |
≤0,03 m |
| Resolución de pérdidas |
0,01 dB |
| Umbral de pérdida |
0,20 dB |
| Resolución de rango |
0,01 m |
| Índice de refracción |
1 ~ 2 |
| Formato de archivo |
SOR (Archivo de registro OTDR estándar) |
| Análisis de pérdidas |
Método de 4 y 5 puntos |
| Nivel de seguridad láser |
Clase II |
| Temperatura de funcionamiento |
-25~+70 |
Especificaciones de OPM:
| Longitudes de onda |
850/980/1300/1310/1550/1490/1625/1650 nm |
| Rango de longitud de onda |
800 nm ~ 1700 nm |
| Campo de pruebas |
-50-26 dBm |
| Resolución |
0,01 dB |
| Tolerancia |
±5% |

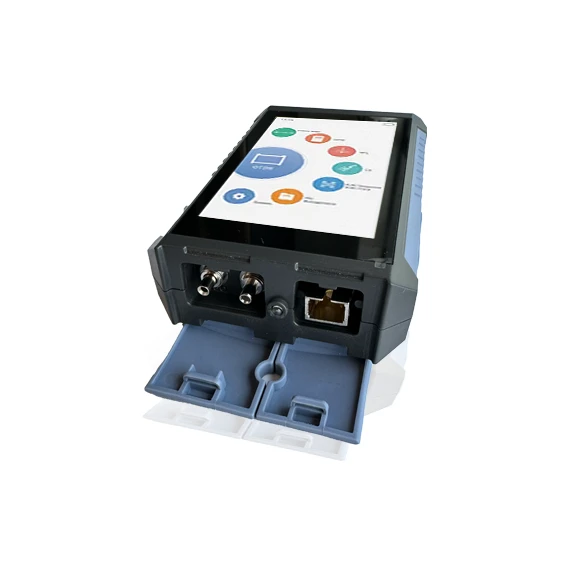

| Conector |
SC/FC/ST (casquillo de 2,5 mm) |
Especificaciones de la fuente de luz:
| Longitudes de onda |
1310/1550 nm |
| Tipo de láser |
20dB (Clase II) |
| Fuerza |
≥-5dBM |
| Estabilidad |
CW, ±0,5 dB/15 min (después de 15 min de precalentamiento) |
| Tipo de conector |
CAROLINA DEL SUR |
| Tipo de conector pulido |
Código Postal |
| Modo |
CW/270 Hz/330 Hz/1 kHz/2 kHz |
Especificaciones del localizador visual de fallas:
| Longitud de onda |
650 nm ±20 nm |
| Potencia de salida |
≥10 mW |
| Modo |
CW/1 Hz/2 Hz |
| Conector |
SC/FC/ST (casquillo de 2,5 mm) |
Especificaciones del comprobador RJ45:
| Distancia de prueba |
≤ 300 m |
| Modo |
Seguimiento digital |
| Tono y sonda |
Apoyado |
| Conector |
RJ45 |
